Ubåtsventilation vs. Bostadsventilation: Finns det något gemensamt?

Vad har ventilationen i en U-båt gemensamt med bostadsventilation? Eller finns det ens några likheter? Här kommer en kort sammanställning över skillnader men även likheter där omgivande klimat och bra luftkvalitet står i centrum i både extrem arbetsmiljö och i hemmets lugna vrå.

När man tänker på ventilation i hemmet kanske man föreställer sig en köksfläkt, ett FTX-system eller i värsta fall kanske bara ett öppet fönster. Men hur fungerar ventilationen i en ubåt, en sluten undervattensfarkost som kan befinna sig under vatten i flera veckor? Överraskande nog finns det faktiskt flera likheter mellan bostadsventilation och ubåtsventilation, men också avgörande skillnader.

Likheter: samma grundprinciper

Trots att miljöerna är helt olika, bygger både bostads- och ubåtsventilation på samma grundidé: att hantera luftflöden för att skapa en hälsosam, säker och fungerande inomhusmiljö.

• Luftcirkulation: Både i hem och ubåtar måste luften cirkulera för en effektiv omblandning och ventilationseffektivitet för att undvika stillastående luft och överhettning.
• Temperaturkontroll: Precis som i ett hem där ventilationen hjälper till att reglera temperaturen, behöver luften på ubåtar kylas ner särskilt eftersom de innehåller mycket elektronik och annat som alstrar värme.
• Luftkvalitet: I båda miljöerna är det viktigt att hålla luften frisk och föra bort koldioxid samt hålla den fri från föroreningar för att inte skapa trötthet och ohälsa även om ventilationsmetoderna skiljer sig åt.
• Bild: Jämförelse mellan ubåtsmiljö och hemmiljö. I båda miljöerna är frisk och syrerik luft avgörande för hälsa, prestation och välbefinnande.

Skillnader: när ventilation blir livsviktig

Ubåtsventilation är en helt annan värld kontra bostadsventilation. Redan vid ubåtens konstruktion måste varje andetag i princip planeras i förväg. Även arbetsmiljön i en undervattensfarkost kan vara extremt påfrestande för personalen och olika avancerade system måste kunna hanteras säkert och korrekt under alla omständigheter och situationer.

Det huvudsakliga syftet för ventilationen är dock i båda fallen att vädra ut förbrukad luft, främst i form av koldioxid, och tillföra ny frisk, syrerik luft. Detta för att vi människor och andra levande organismer ska fungera och prestera på ett tillfredställande sätt.

1. Ingen tillgång till frisk luft
   I hemmet tillför man bäst frisk luft via mekanisk FTX-ventilation. I ett äldre hus utan FTX kan man öppna ett fönster om luften står stilla eller om det känns kvalmigt. I en ubåt finns ingen sådan möjlighet. All luft måste återvinnas, renas och kylas. En process som sker kontinuerligt för att ubåten ska kunna stanna i undervattensläge upp till flera veckor i sträck för dieseldrivna ubåtar eller atomubåtar som klarar flera månader under vatten.
2. Syreproduktion och koldioxidrening

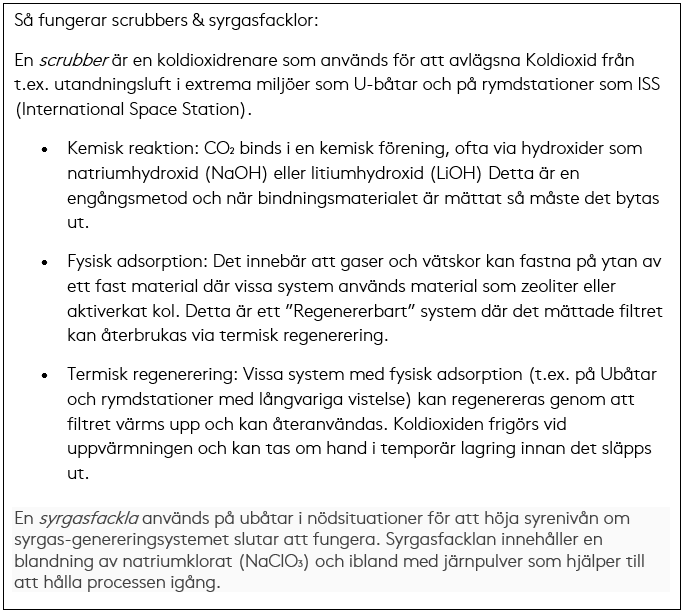

   Ubåtar använder flytande syre via syrgasbehållare för att tillföra nytt syre till det stängda utrymmet. För att avlägsna koldioxid används så kallade scrubbers (koldioxidrenare) som via olika metoder håller nere koldioxidnivån på en säker och hälsosam nivå. I ubåtar sker detta främst genom regenererbara system med Zeolit (kalkgranulat) eller aminfilter som avlägsnar och binder koldioxiden och som sedan kan regenereras. I bostäder sker luftutbytet normalt via värmeåtervinningsaggregatet eller via någon annan typ av mekanisk ventilationslösning. Läs mer om olika ventilationslösningar i bloggen: Har du rätt ventilation hemma?
3. Kylning är största utmaningen
   I en ubåt är det inte syret som är det största problemet, utan värmen. Med interna värmekällor som flertalet datorer, tekniska system, motorer, matlagning i byssan är det lätt att temperaturen höjs. Till detta ska en personalstyrka om ca 30-35 personer adderas för en ubåt i Gotlandsklass och i trånga instängda utrymmen så blir kylbehovet enormt. I bostäder är kylning sällan ett lika kritiskt problem även om det under sommartid blir varmt, kvalmigt och okomfortabelt inomhus. Men det är lättare att råda bot på. Läs mer om hur du kan svalka din bostad i vår blogg: Fem svala tips i sommarvärmen.
4. Konstruktionen är ventilation
   I ubåtar planeras ventilationen in redan i grundkonstruktionen. Till och med bärande balkar kan fungera som ventilationskanaler för optimal utrymmeseffektivitet. De tekniska luftförsörjningssystemen är mycket avancerade och ofta med redundans i form av backuplösningar. I bostäder är ventilation ett separat system med kanaler från ventilationsaggregatet som ofta är placerat på vind, badrum, klädkammare eller i köket ovanför spisen. Kanalsystemet är visserligen ofta också dolt och inbyggda i bjälklag, väggar eller isolerade på vinden.
5. Klarar haveri
   Vad händer vid haveri eller annan allvarlig situation i undervattensläge? En ubåtsbesättning måste kunna överleva i minst en vecka utan ytkontakt vid ett eventuellt haveri och om ventilationen slutar fungera. I dessa nödsituationer används t.ex. så kallade syrgasfacklor som via en kemisk reaktion genererar syre vid upphettning. I ett hus är ventilationen sällan en fråga om liv och död. Det som ofta händer när ventilationen slutar fungera i en bostad är att inomhusklimatet sannolikt upplevs sämre med dålig, unken luft och en varmare, kvalmigare inomhuskänsla. På sikt kan en icke fungerande ventilation hemma leda till fukt och mögelproblematik med ohälsa som följd. Läs mer om varför det är viktigt med en fungerande ventilation hemma i vår blogg: Hur mycket luft behöver jag för att hålla inomhusluften frisk?

Koldioxid mäts i PPM

PPM står för "parts per million", vilket betyder "delar per miljon". Det är en enhet som används för att mäta mycket små koncentrationer av ämnen, särskilt i gaser och vätskor. Om man har 1 ppm koldioxid (CO₂) i luft, betyder det att 1 av 1 000 000 luftmolekyler är CO₂

1 000 ppm är inte en direkt hälsogräns, utan snarare en indikator på att ventilationen och luftkvaliteten inte är tillfredställande. Det kan leda till Trötthet, Huvudvärk och minskad koncentrationsförmåga. Dessa symptom är delvis grunden till att ha bra ventilation i skolor på arbetsplatser och i hemmet så att kroppen kan fungera och prestera på ett bra sätt och att man kan kännas utvilad efter förhoppningsvis en god natts sömn.

Gränsvärden för olika Koldioxidnivåer (CO₂) på Ubåt:

• Acceptabel nivå: Upp till 5 000 ppm anses som en säker arbetsmiljö för att kunna hantera ubåtens alla system på ett säkert och korrekt sätt.
• Övervakad nivå: Över 5 000 ppm kräver åtgärder, som ökad ventilation eller användning av scrubbers för att snarast komma ner till acceptabel kolioxidnivå.
• Kritisk nivå: Över 8 000–10 000 ppm kan ge symptom som huvudvärk, trötthet och nedsatt kognitiv förmåga, kräver akut åtgärd för att sänka koldioxidhalten.

Rekommenderade CO₂ nivåer i inomhusmiljö

Riktlinjer över rekommenderade koldioxidnivåer utfärdas av Boverket och beskrivs i Boverkets Byggregler (BBR). Även Folkhälsomyndigheten ger vägledning om hur inomhusluft påverkar hälsan. Arbetsmiljöverket ansvarar för gränsvärden på inomhusluft i arbetsmiljöer, t.ex. tyder värden över 1 000 ppm på otillräcklig ventilation och värden över 5 000 ppm som hygieniskt gränsvärde. Slutligen så övervakar Naturvårdsverket uppsatta att luft och miljökvalitetsmål hålls.

Normala CO₂ - riktvärden och koldioxidnivåer i olika miljöer:

• Cirka 400 ppm CO₂ är värdet för utomhusluft
• Mellan 600–800 ppm är normalt värde för en väl ventilerad bostad
• Upp till 1 000 ppm är riktvärde för klassrumsmiljö.
• Över 5 000 ppm anses som farlig nivå för säker arbetsmiljö.

Koldioxidnivåer med allvarlig Hälsopåverkan:

• Märkbara symptom vid nivåer: över 5 000 ppm CO₂
• Direkt hälsofarliga nivåer: över 20 000 ppm CO₂
• Livshotande nivåer: över 100 000 ppm CO₂
• Direkt hälsofarliga nivåer: över 20 000 ppm CO₂
• Livshotande nivåer: över 100 000 ppm CO₂


  Feel good inside

Sammanfattningsvis bygger bostadsventilation och ubåtsventilation på samma grundprinciper, men ventilatin i en ubåt kommer med mycket högre krav. Där vi i hemmet vill ha frisk luft för trivsam inomhuskomfort, handlar det i ubåten om överlevnad, teknik och precision. Men i grunden är det ändå samma sak: Att skapa en hälsosam miljö där människor kan leva, arbeta och trivas, ”feel good inside” helt enkelt.
