Depuis des décennies, l’un des principaux arguments de vente des poutres climatiques est leur simplicité. Sans ventilateurs, sans condensats et sans pièces mécaniques mobiles, les poutres climatiques se sont forgé une réputation de fiabilité, de faible maintenance et de longue durée de vie.
Cette conception passive en a fait une solution de confiance dans les bâtiments du monde entier. Mais à mesure que les stratégies de ventilation évoluent, la technologie qui les sous-tend doit elle aussi évoluer. Notre expert, Tobias Nordström, chef de produits, nous explique comment.

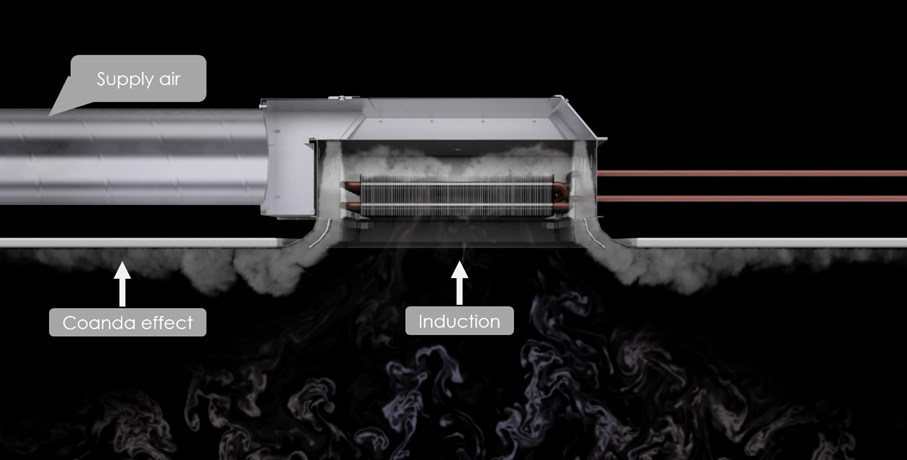

Les poutres climatiques fonctionnent si bien pour plusieurs raisons ; leurs performances reposent sur deux phénomènes physiques clés : l’induction et l’effet Coanda. L’air soufflé est diffusé à travers les buses des poutres climatiques à une vitesse relativement élevée, créée par une différence de pression entre le conduit et la pièce, généralement comprise entre 50 et 120 Pa.
Cette pression génère :
-
L’induction : la vitesse élevée de l’air sortant des buses crée une zone de basse pression au-dessus de l’échangeur thermique, ce qui entraîne l’air ambiant dans la poutre climatique par effet d’induction. Lorsque l’air ambiant traverse l’échangeur thermique, il est refroidi/chauffé avant d’être mélangé à l’air soufflé puis renvoyé dans la pièce. C’est ce qui permet d’obtenir une forte capacité de refroidissement/chauffage sans ventilateurs.
-
L’effet Coanda : le jet d’air reste plaqué au plafond, ce qui lui permet de se répartir dans la pièce et de ralentir avant d’atteindre la zone occupée. Cela garantit que les vitesses d’air restent inférieures à environ 0,2 m/s, évitant ainsi les courants d’air et maintenant le confort.
Ensemble, ces principes assurent un contrôle du climat intérieur performant, silencieux et confortable.
Le défi : les systèmes à débit d’air variable
La simplicité des poutres climatiques convient particulièrement bien aux solutions à débit d’air constant (CAV). Cependant, les bâtiments modernes doivent répondre à des réglementations énergétiques plus strictes et à des attentes plus élevées en matière de qualité du climat intérieur. C’est pourquoi les bâtiments s’appuient de plus en plus sur des systèmes à débit d’air variable (VAV) et sur la ventilation pilotée à la demande (DCV).
Ces systèmes ajustent en permanence le débit d’air en fonction de l’occupation, des niveaux de CO₂ et/ou de la température, ce qui permet de réduire la consommation d’énergie tout en maintenant le confort. Traditionnellement, dans ces systèmes, le débit d’air est contrôlé à l’aide d’un registre VAV placé en amont de la poutre climatique.
Que se passe-t-il lorsque le débit d’air est réduit ?
Les poutres climatiques sont généralement conçues pour des conditions de pointe, c’est-à-dire avec des besoins maximaux en débit d’air et en refroidissement/chauffage. Prenons un exemple simplifié d’une poutre climatique avec buses fixes et un registre placé en amont :
Aux conditions de dimensionnement :
-
Débit d’air = 288 m3/h
-
Perte de charge = 70 Pa
-
Facteur k de la poutre climatique = 9,6
Si le débit d’air est réduit à l’aide d’un registre en amont :
-
À 144 m3/h → la pression chute à ~17 Pa sur la poutre climatique
-
À 72 m3/h → la pression chute à ~4 Pa sur la poutre climatique
Cette réduction de pression a un impact direct :
-
Induction plus faible → réduction de la capacité de refroidissement/chauffage
-
Effet Coanda affaibli → risque accru de courants d’air et mauvaise diffusion de l’air
En pratique, cela signifie que le système peut devoir augmenter le débit d’air afin de maintenir les performances, ce qui nuit à la réduction d’énergie recherchée.
Pour relever ce défi, un besoin a été identifié de pouvoir faire varier le débit d’air sans compromettre les conditions de pression dans le système. La solution pourrait consister à repenser la conception des buses et, par exemple, permettre à celles-ci de changer de taille. Le besoin de registres en amont et les pertes de charge associées seraient alors supprimés.
En reprenant le même exemple, cela pourrait donner en pratique :
-
288 m3/h → facteur k = 9,6 avec une perte de charge de 70 Pa
-
144 m3/h → le facteur k effectif est réduit à ~4,8 tout en maintenant la perte de charge de conception de 70 Pa
-
72 m3/h → le facteur k effectif est réduit à ~2,4 dans des conditions de perte de charge de conception de 70 Pa
Ici, au lieu de perdre de la pression via le registre en amont, le facteur k est ajusté afin de maintenir le débit d’air souhaité.
Plus que des performances : un système simple à utiliser
Cette approche permettrait non seulement d’améliorer les performances, mais aussi de simplifier l’ensemble du processus de conception et d’installation du système.
Complexité réduite du système
Dans les systèmes VAV et DCV, il ne serait plus nécessaire d’avoir un registre VAV séparé en amont. Le débit d’air serait alors contrôlé directement dans la poutre climatique, réduisant ainsi :
-
Le nombre de composants dans le réseau aéraulique
-
Le temps d’installation
-
Les coûts
Une installation CAV plus intelligente
Dans les systèmes CAV, cette fonctionnalité intégrée agit comme un registre d’équilibrage intégré. Cela signifie :
-
Pour la plupart des applications, aucun registre d’équilibrage supplémentaire ne serait nécessaire
-
La mise en service serait plus rapide et plus simple
-
Moins de composants devraient être installés et entretenus
(Remarque : dans les systèmes avec des pressions de conduit très élevées, supérieures à 200 Pa, un amortissement supplémentaire peut encore être nécessaire afin de réduire la pression avant la poutre climatique et éviter la génération de bruit dans les espaces occupés. Cela peut être calculé à l’aide de nos logiciels de sélection gratuits.)
Le résultat : des performances constantes à tout débit d’air
En maintenant la pression au niveau des buses, ce type de fonctionnalité garantirait :
-
Une forte induction → maintien des capacités de refroidissement/chauffage, même à faible débit d’air
-
Un effet Coanda puissant → diffusion d’air stable et réduction du risque de courants d’air
-
Un débit d’air nécessaire plus faible pour fournir la capacité de refroidissement/chauffage → amélioration de l’efficacité énergétique
Flow Control entre en scène
Chez Swegon, cette idée n’est pas restée un simple concept ou exemple ; nous avons développé Flow Control qui, en ajustant la géométrie des buses, contrôle activement le facteur k. Cela permet de réguler le débit d’air tout en maintenant une perte de charge stable dans le système. Les gains supplémentaires en matière d’installation, de mise en service et de maintenance mentionnés ci-dessus sont intégrés dans cette solution.
De plus, le choix de l’une des options de régulation intégrées de Swegon, REACT, AWC ou WISE, ajoute l’avantage d’un contrôle du débit d’air indépendant de la pression, garantissant ainsi le maintien du débit souhaité même lorsque les pressions dans les conduits varient. Cela améliore la stabilité et les performances du système.
Dans les applications réelles, cela signifie qu’une poutre climatique équipée de Flow Control peut offrir le même confort avec moins d’air qu’une solution traditionnelle avec registres en amont.

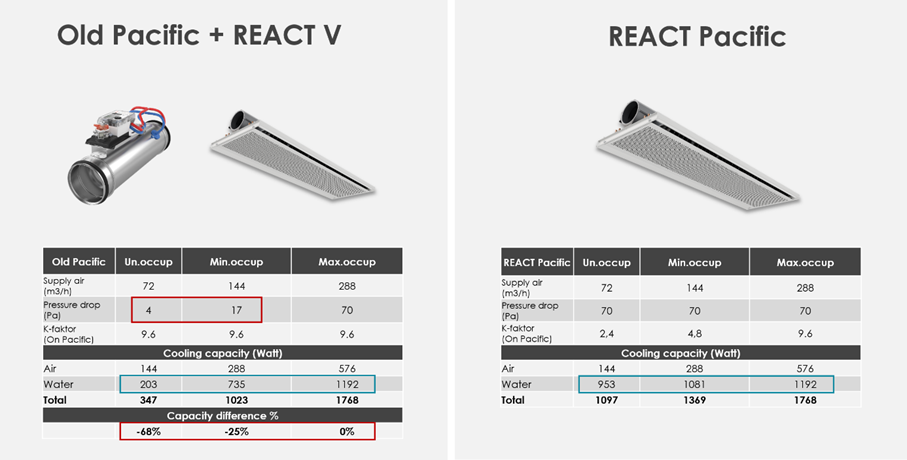

Vous trouverez ci-dessous un exemple illustrant la différence de capacité frigorifique entre une ancienne unité Pacific avec registre VAV en amont et une REACT Pacific avec Flow Control intégré.
Du passif à l’adaptatif
L’absence de pièces mobiles a longtemps été un avantage déterminant des poutres climatiques, et c’est toujours le cas dans de nombreuses applications. Mais à mesure que les bâtiments deviennent plus intelligents et plus dynamiques, les solutions doivent évoluer. En intégrant un contrôle intelligent du débit d’air, conçu et testé pour une fiabilité à long terme, les poutres climatiques modernes combinent le meilleur des deux mondes :
- La fiabilité et la simplicité des systèmes passifs
- Les performances et l’efficacité d’un contrôle adaptatif piloté par la demande
Perspectives
Les poutres climatiques ne sont plus seulement des composants passifs d’une solution de traitement du climat intérieur ; elles deviennent des contributeurs actifs à l’amélioration des performances des bâtiments. Des innovations comme Flow Control garantissent que les bâtiments sont équipés pour répondre aux exigences des bâtiments modernes et atteindre les objectifs suivants : confort, efficacité énergétique et performance, en phase avec des réglementations telles que l’EPBD, tout en veillant au bien-être des occupants.
